Beam Calculator Lite

Desenhe o feixe C/S para prever a deflexão, estresse para várias cargas, suporte e materiais

Esta ferramenta permite prever a deflexão e o estresse do feixe. Ao contrário de outras ferramentas, desenhe seção transversal de feixe não padrão ou você pode selecionar a seção transversal do feixe de formas padrão ou inserir diretamente/inserir propriedades seccionais para prever o desempenho do feixe.

As previsões dos níveis de deflexão e tensão são necessárias para o design do feixe para uma determinada forma, carga, limite e materiais. Use a ferramenta para projetar o feixe para qualquer pressão uniforme, pressão local ou cargas pontuais.

O feixe é um elemento estrutural básico usado em muitas aplicações de engenharia para resistir à flexão ou carga flexural. O feixe foi projetado para suportar cargas do piso, deck ou laje. Mesmo estruturas altas, asa de aeronaves, etc., podem ser projetadas começando com fórmulas de viga.

Geralmente, para um dado comprimento, largura, carga, limite, alteramos o material e a espessura para atender ao critério de deflexão ou força. O limite de deflexão depende da estética (span/20), limites de design, design (span/250, span/400, span/600), etc. O limite de tensão depende do estresse linear dos elásticos, tensão de rendimento, tensão final de falha, etc. Uma segurança fatorial é geralmente adicionada conforme os códigos de design. A fluência, a fadiga e o relaxamento do estresse também podem ser fatorados.

Etapas para usar a ferramenta

1) Detalhes da seção transversal do feixe de entrada (c/s).

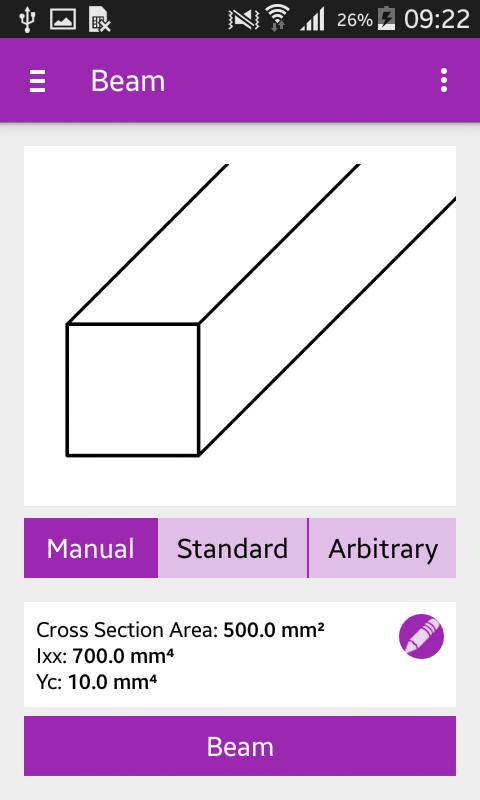

Selecione a entrada de seção transversal entre manual, padrão ou arbitrário.

Manual:- Digite diretamente as propriedades da seção transversal do feixe.

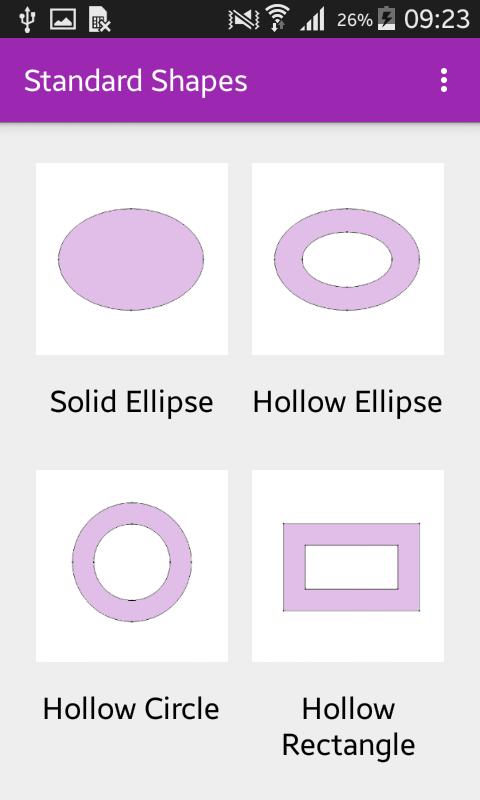

Padrão:- Selecione entre uma lista de formas padrão como i, c, l, retângulo ...

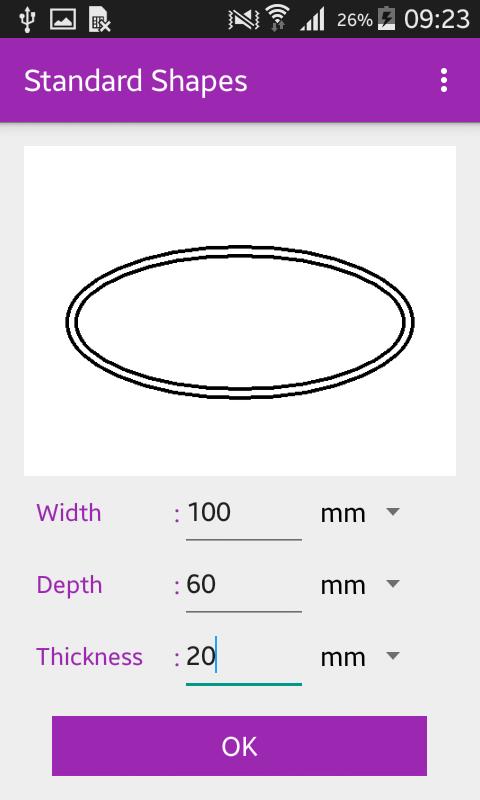

Arbitrário:- Desenhe formas não padrão para calcular propriedades seccionais.

2) Defina o comprimento do feixe, suporte, carga e materiais:-

Digite o comprimento do feixe.

Selecione Tipo de material e insira o módulo.

Selecione a condição de contorno.

Fixo

Simplesmente suportado

Cantilever

Selecione Tipo de carregamento e digite o valor de carga.

Carga uniformemente distribuída (UDL)

Carga uniformemente aumentando

Carga pontual

Selecione o tipo de análise.

3) Obtendo resultados finais:-

Toque em "Beam" para obter os resultados.

Os resultados mostrarão,

Área de seção transversal (CSA),

Momento de inércia sobre o eixo x centróide (IXX),

Distância Centroidal (YC),

comprimento do feixe,

Tipo de material,

Módulo de elasticidade de materiais selecionados,

Condições de contorno,

carregar,

Tipo de análise e

Deflexão, resultados de estresse.

Suposições:

A seção transversal é uniforme ao longo do comprimento

O feixe possui pelo menos um plano longitudinal de simetria.

O feixe é longo em proporção à sua profundidade ou largura

Presume -se que o feixe seja um feixe fino e os efeitos de cisalhamento de espessura passados ​​não são considerados.

Teoria:

A equação diferencial de governo geral do feixe unidimensional, relacionando a carga, a rigidez e a deformação, é usada para a previsão de desempenho do feixe isotrópico linear.

As equações do feixe, incluindo o efeito de cargas e forças no plano do meio, são usadas para previsão geométrica de desempenho não -linear.

Da mesma forma, a equação governamental ortotrópica também é considerada para previsão de desempenho do feixe ortotrópico.

A solução analítica para o tipo acima de equações de governo foi compilada para vários tipos de feixe, limite, condições de carregamento e é usado para a previsão de desempenho. Os resultados previstos pela calculadora de feixe também são comparados com simulações numéricas. Os resultados analíticos previstos pelo aplicativo correspondem estreitamente com os resultados do solucionador de análise de análise de elementos finitos padrão da indústria.

O feixe Lite é limitado pelo número de formas padrão a 6 em 12 e a entrada arbitrária para desenhar formas complexas é restrita a máximos de 50 pontos. Para uso ilimitado Get Beam Pro.
